HSA-Q1 RF-Spektrum-Analyzer 1 MHz bis 13,44 GHz

Artikelnr. HSA-Q1 RF-Spektrum-Analyzer
Verfügbarkeit: Versandfertig in 5 Tagen

€12150.00
inkl. MwSt €14458.50

Menge:

Brauchen Sie Rat?

Der JJNdigital HSA-Q1 ist ein tragbarer, voll integrierter RF-pektrum-Analyzer mit einem großen Frequenzbereich von 1 MHz bis 13,44 GHz und einer Wobbelzeit von nur 0,5 Sekunden!

Der tragbare RF-Spektrum-Analyzer HSA-Q1 wurde speziell für maximale Erkennungsfähigkeit bei professionellen Gegenmaßnahmen, RF-Erkennung oder Sweeps entwickelt. Um die Erkennung aller Arten von RF-Signalen zu gewährleisten, bietet der HSA-Q1 einen umfangreichen Frequenzbereich von 1 MHz bis 13,44 GHz an;

Mit einer bemerkenswerten Sweep-Zeit von nur 0,5 Sekunden im Full Range und einer noch kürzeren Sweep-Zeit von 0,2 Sekunden im Lower Bereich. Mit dieser Art von Frequenzspanne können Sie alle Arten von RF-Signalen erkennen, insbesondere die modernen gepulsten Burst-Signale, die bei langsameren Sweep-Geräten oft übersehen werden

Die RF-Empfindlichkeit kann über 5 Stufen eingestellt werden, um die Erkennung von Signalen in Nebenräumen oder außerhalb des Gebäudes mit einer maximalen Empfindlichkeit von -80 dBm im Sweep sowie die Erkennung zu gewährleisten, wenn eine bestimmte Signalquelle in der Nähe benötigt wird, mit einer minimalen Empfindlichkeit von - 100 dBm bei Direktabstimmung.

Die Wasserfall-Spektrogramm-Funktion zeigt alle erkannten Signale in Echtzeit und in Vollfarbe grafisch an und ermöglicht so eine weitere Analyse. Die Wasserfall-Spektrogramm-Funktion wird in Echtzeit angezeigt. Die grafische Vollfarbanzeige aller erkannten Signale ermöglicht eine weitere Analyse. Dies ist praktisch, wenn Sie moderne gepulste digitale Signale oder Frequenzsprungsignale von der neuesten Technologie wie Mobilfunk, Wi-Fi, GPS oder Burst-basierten Geräten entdecken möchten.

Ebenfalls hilfreich ist der Persistenzmodus, der die Farbe des Signals für das längste erkannte Signal von Blau zu Rot ändert, was eine noch umfassendere Analyse ermöglicht und kontinuierliche Signale identifiziert, die sonst in einer verrauschten HF-Umgebung verborgen sein könnten.

Die Tune & Listen-Funktion bietet Ihnen die Möglichkeit, sich durch Drücken einer Taste direkt auf jedes erkannte Signal einzustellen, dessen Muster und Signalstärke live anzuzeigen. Das Speicherprotokoll des Geräts kann mit einem Zeit- und Datumsstempel auf dem mitgelieferten USB-Stick gespeichert werden und bietet bei Bedarf auch einen Hintergrundscan an - mit dem Sie vergangene RF-Umgebungen speichern und abrufen können, um sie in Zukunft zusätzlich mit neueren RF-Umgebungen zu vergleichen.

Das HSA-Q1 ist ein tragbares Gerät, das jedoch auch mit einem einziehbaren Ständer ausgestattet ist, falls es für den Desktop-Einsatz erforderlich ist. Das Gerät bietet eine intuitive, benutzerfreundliche Oberfläche an. Für maximale Langlebigkeit ist es in einem gefrästen Aluminiumgehäuse geschützt und wird in einer kompakten Tragetasche nach Militärstandard geliefert.

JJN Digital HSA-Q1 Hauptmerkmale:

Frequenzbereich von 1 MHz bis 13,44 GHz
Sweep-Zeit von nur 0,5 Sekunden im Full Range und 0,2 Sekunden im Lower Range
Hergestellt in Großbritannien und CE-zertifiziert
Extrem hohe RF-Empfindlichkeit über 5 Stufen (-80 dBm Sweep, -100 dBm Direct Tune)
Spektrogramm-Wasserfall-Funktion zur Analyse der detektierten Signale
Tune & Listen Demodulationsfunktion mit Wide FM, Narrow FM und AM Auswahl
Audio kann über einen internen Lautsprecher oder die mitgelieferten Kopfhörer gehört werden
Hintergrundspeicherfunktion zur Unterscheidung früherer Sweeps
Persistenzmodus zur weiteren Analyse entdeckter Signale
Inklusive Multi-Element-Antenne und Teleskop-Whip-Antenne
Speicherprotokollierung über USB-Stick mit enthaltenem Zeit- und Datumsstempel
6-Zoll-TFT-Bildschirm für vollständige Lesbarkeit im Freien
Interner Lithium-Polymer-Akku für bis zu 4 Stunden Betriebszeit

JJNdigital HSA-Q1 Vollständige Spezifikationen:

Frequenzbereich: 1 MHz bis 13,44 GHz

Sweep-Zeit: 500 ms (Full Range) bis zu 200 ms (Lower Range)

Wasserfallfunktion: Echtzeit-Vollfarbspektrogramm

Tune-and-Listen-Funktion:

1) Direct Tune auf jede Frequenz (1 KHz Auflösung)

2) AM/WideFM/NarrowFM Demodulation über Lautsprecher oder Kopfhörer

Hintergrundspeicherfunktion: RF-Umgebung aufzeichnen und für späteren Vergleich speichern

RF-Empfindlichkeit im Sweep-Modus: -80 dBm max

RF-Empfindlichkeit im Tune & Listen-Modus: -100 dBm max

Anzeige: 6-Zoll-TFT-Bildschirm – im Freien lesbar

Datenprotokollierungsschnittstelle: auf USB-Stick – Zeit- und Datumsstempel

Audioausgang: Interner Lautsprecher oder Kopfhörerbuchse

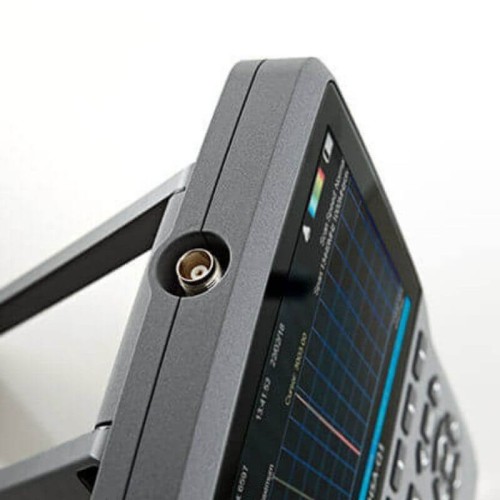

RF-Anschluss: TNC-Buchse

Antenne 1: Multi-Element 13,44 GHz – Länge 220 mm x Durchmesser. 17mm

Antenne 2: Teleskop-Whip-Antenne (Niedrigfrequenznutzung)

Stromversorgung: Interner Lithium-Polymer-Akku – bis zu 4 Stunden Akkulaufzeit

Gleichstromladung: Micro-USB

Ladegerät: 110/220 V, automatische Umschaltung mit internationalen Adaptern

Gehäuse: Bearbeitetes Aluminiumgehäuse

Gewicht: 1,3 kg (Hauptgerät)

Abmessungen: Höhe 223 mm x Breite 158 mm x Tiefe 45 mm

Tragetasche: Kompakter Militärstandard L363 mm x B282 mm x H120 mm

Bilder aus der Bedienungsanleitung

JJNdigital HSA-Q1 Funktionsfokus:

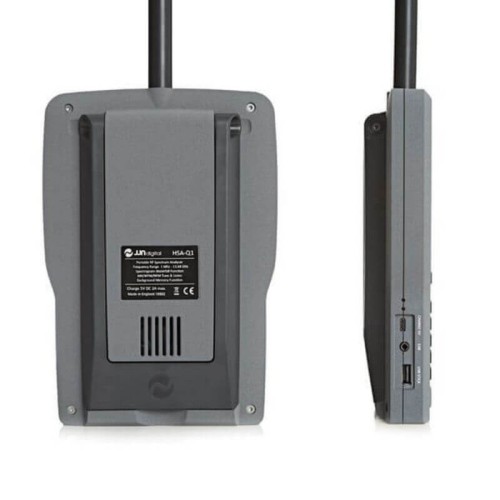

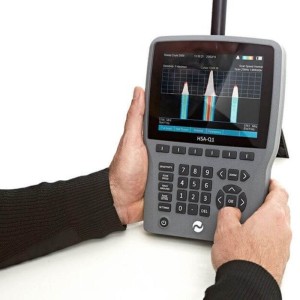

Handheld-Design mit einziehbarem Ständer

Für ultimative Flexibilität beim Sweep ist dieses Gerät für den Handgebrauch konzipiert. Es wiegt nur 1,3 kg und hat eine Akkulaufzeit von bis zu 4 Stunden. Das Gerät kann auch bei angeschlossenem Ladegerät betrieben werden, falls Sie eine längere Betriebszeit benötigen. Der HSA-Q1 ist bei Bedarf mit einem einziehbaren Ständer für den Desktop-Einsatz ausgestattet.

Beeindruckende Durchlaufzeit

In nur 0,5 Sekunden können Sie mit dem HSA-Q1 einen Vollbereichs-Sweep durchführen, und für kürzere Spannen und niedrigere Bereiche beträgt die Sweep-Zeit außergewöhnliche 0,2 Sekunden im Vergleich zum neuesten Delta X G2/6, das eine Sweep-Zeit von 2 hat -3 Sekunden und der Delta X G2/12 mit einer Sweepzeit von 3-4 Sekunden.

Wasserfall-Spektrogramm-Funktion mit Persistenzmodus

Eines der Hauptmerkmale des tragbaren RF-Spektrumanalysators HSA-Q1 ist die Wasserfall-Spektrogrammfunktion, die eine grafische Echtzeitanzeige in Farbe aller erkannten Signale anzeigt, die Ihnen eine weitere Analyse ermöglicht. Diese Funktion ist äußerst hilfreich, wenn Sie versuchen, moderne gepulste digitale Signale oder Frequenzsprungsignale von modernen Geräten wie Mobilfunk-, Wi-Fi-, GPS- oder Burst-basierten Geräten zu erkennen. Der Persistence-Modus ändert die Signalfarbe für die am längsten vorhandenen („persistenten") Signale von blau zu rot, sodass Sie persistente Signale besser identifizieren können, die andernfalls in einer geschäftigen RF-Umgebung verborgen sein könnten.

Bilder aus der Bedienungsanleitung

Tune & Listen-Funktion

Mit der benutzerfreundlichen Tune&Listen-Funktion können Sie sich direkt auf jedes erkannte Signal einstellen, das Signalmuster anzeigen und seine Stärke bis zu -100 dBm live sehen, alles mit einem einfachen Tastendruck. Durch die Verwendung der Audiodemodulation können Sie zwischen WideFM-, NarrowFM- oder AM-Demodulation wählen und erkannte Signale über eingebaute Lautsprecher oder mitgelieferte Kopfhörer anhören, wodurch Sie normale Fehler mit Mikrofonen besser von harmlosen erkannten Signalen wie Rundfunk unterscheiden können.

5 Stufen für die HF-Empfindlichkeit

Mit 5 Stufen zum Einstellen der RF-Empfindlichkeit können Sie alle Signale aufdecken, egal ob sie sich in der Nähe in Nebenräumen, außerhalb des Gebäudes befinden oder sogar wenn Sie den Standort für eine bestimmte Signalquelle in der Nähe benötigen. Die maximale RF-Empfindlichkeit im Sweep-Modus beträgt -80 dBm, während sie im Tune&Listen-Modus auf -100 dBm geht.

Hintergrund-Scan-Funktion

Eine weitere großartige Funktion die der HSA-Q1 bietet ist der Hintergrundscan. Bei Bedarf untersucht und speichert das Gerät die aktuelle RF-Umgebung. Bei zukünftigen Scans können die RF-Umgebungen jederzeit abrufen und verglichen, um festzustellen ob neue Signale in der RF-Umgebung aufgetreten sind (seit Sie sie zuletzt überprüft haben). Neue Signale werden auf dem Display hervorgehoben und ermöglichen so eine genaue Betrachtung.

Bilder aus der Bedienungsanleitung

Zwei mitgelieferte Antennen

Im Lieferumfang des Geräts sind zwei Antennen enthalten, um die Flexibilität bei der Zuordnung bestimmter Signale zu unterstützen. Die Multi-Element-13,44-GHz-Antenne ist für den allgemeinen Gebrauch und eine Teleskoppeitschenantenne für den Niederfrequenzgebrauch vorgesehen.

Hergestellt in Großbritannien & CE-zertifiziert

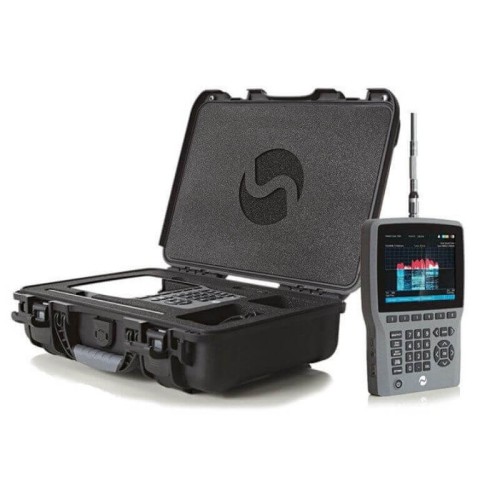

Wie alle Produkte von JJNdigital wurde der HSA-Q1 aus hochwertigen Materialien entwickelt, in Großbritannien hergestellt und vollständig getestet und mit dem CE-Zertifikat geliefert. Für maximale Lebensdauer ist das Gerät in einem gefrästen Aluminiumgehäuse eingeschlossen und wird in einem Militärtragekoffer mit hohem Schutz geliefert, um den größtmöglichen Schutz und Komfort bei der Durchführung von Sweeps zu gewährleisten.

So verwenden Sie den JJNdigital HSA-Q1:

Sehen Sie sich das HSA-Q1-Unboxing-Video mit vollständigem Paketinhalt (Untertitel mit Zubehör und Menübeschreibung verfügbar) und einer schnellen Menüdemo an:

Werfen Sie einen Blick auf die detaillierten Funktionen des HSA-Q1 und die Benutzerfreundlichkeit, die das Produkt bietet (englisches Video):

JJNdigital HSA-Q1 Packungsinhalt:

HSA-Q1 Handheld-Spektrumanalysator
Konzentrische Multi-Element-Antenne (23 cm)
Teleskop-Whip-Antenne
Ladegerät - 110 V bis 240 V AC-Eingang (automatische Umschaltung) mit internationalen Adaptern
Kopfhörer
Hochschutz-Militärstandard-Tragetasche 5 V DC

Notiz:

Für detaillierte Informationen zu den Spezifikationen und der Verwendung des Geräts lesen Sie bitte das unten zum Download verfügbare PDF.

Verwenden Sie nur das mitgelieferte Ladegerät und Kabel, die im Zubehör des Geräts enthalten sind. Die Verwendung anderer Ladegeräte kann das Gerät beschädigen und wird nicht von der Produktgarantie abgedeckt.

24 Monate Garantie.

Detaillierte Spezifikationen herunterladen (PDF in Englisch)

Spezifikation
Abmessungen	Höhe 223 mm x Breite 158 mm x Tiefe 45 mm
Antenne	1: Multi-Element 13,44 GHz – Länge 220 mm x Durchmesser. 17mm 2: Teleskop-Whip-Antenne (Niedrigfrequenznutzung)
Anzeigen	6-Zoll-TFT-Bildschirm – im Freien lesbar
Audioausgang	Interner Lautsprecher oder Kopfhörerbuchse
Datenschnittstelle	auf USB-Stick – Zeit- und Datumsstempel
Frequenzbereich	1 MHz bis 13,44 GHz
Gehäuse	Bearbeitetes Aluminiumgehäuse
Gewicht	1,3 kg (Hauptgerät)
Gleichstromladung	Micro-USB
Hintergrundspeicherfunktion	RF-Umgebung aufzeichnen und für späteren Vergleich speichern
Ladegerät	110/220 V, automatische Umschaltung mit internationalen Adaptern
RF-Anschluss	TNC-Buchse
RF-Empfindlichkeit	im Sweep-Modus: -80 dBm max im Tune & Listen-Modus: -100 dBm max
Stromversorgung	Interner Lithium-Polymer-Akku – bis zu 4 Stunden Akkulaufzeit
Sweep-Zeit	500 ms (Full Range) bis zu 200 ms (Lower Range)
Tragetasche	Kompakter Militärstandard L363 mm x B282 mm x H120 mm
Tune-and-Listen-Funktion	1) Direct Tune auf jede Frequenz (1 KHz Auflösung) 2) AM/WideFM/NarrowFM Demodulation über Lautsprecher oder Kopfhörer
Wasserfallfunktion	Echtzeit-Vollfarbspektrogramm
